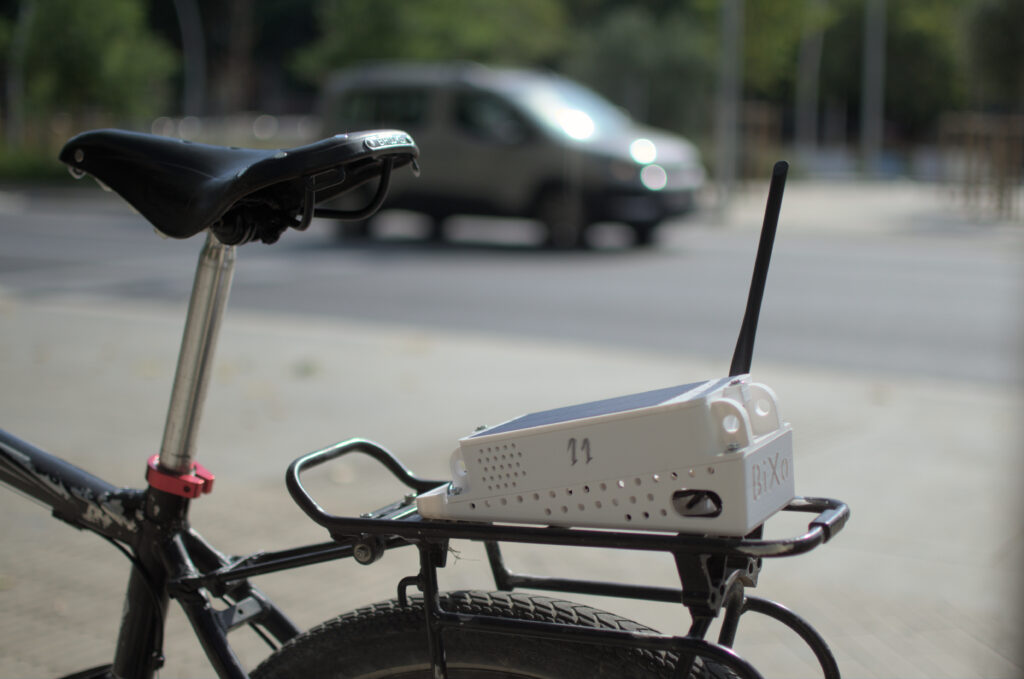

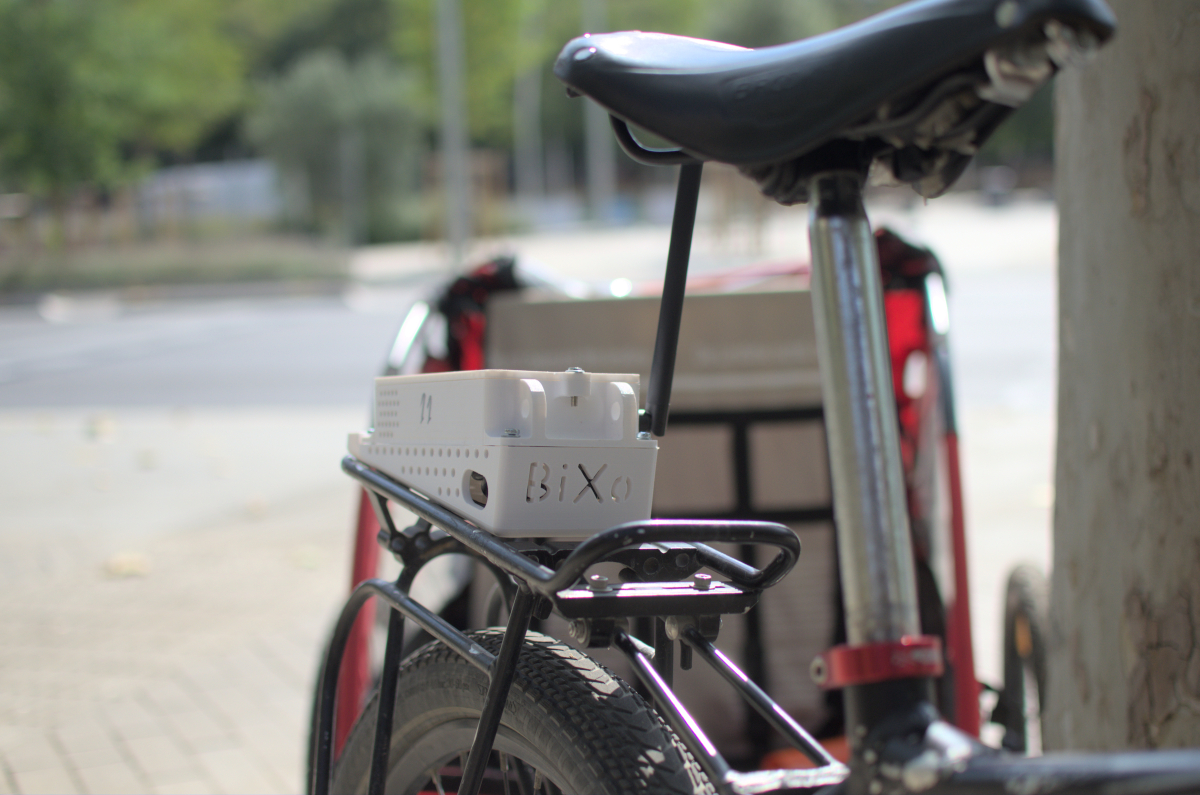

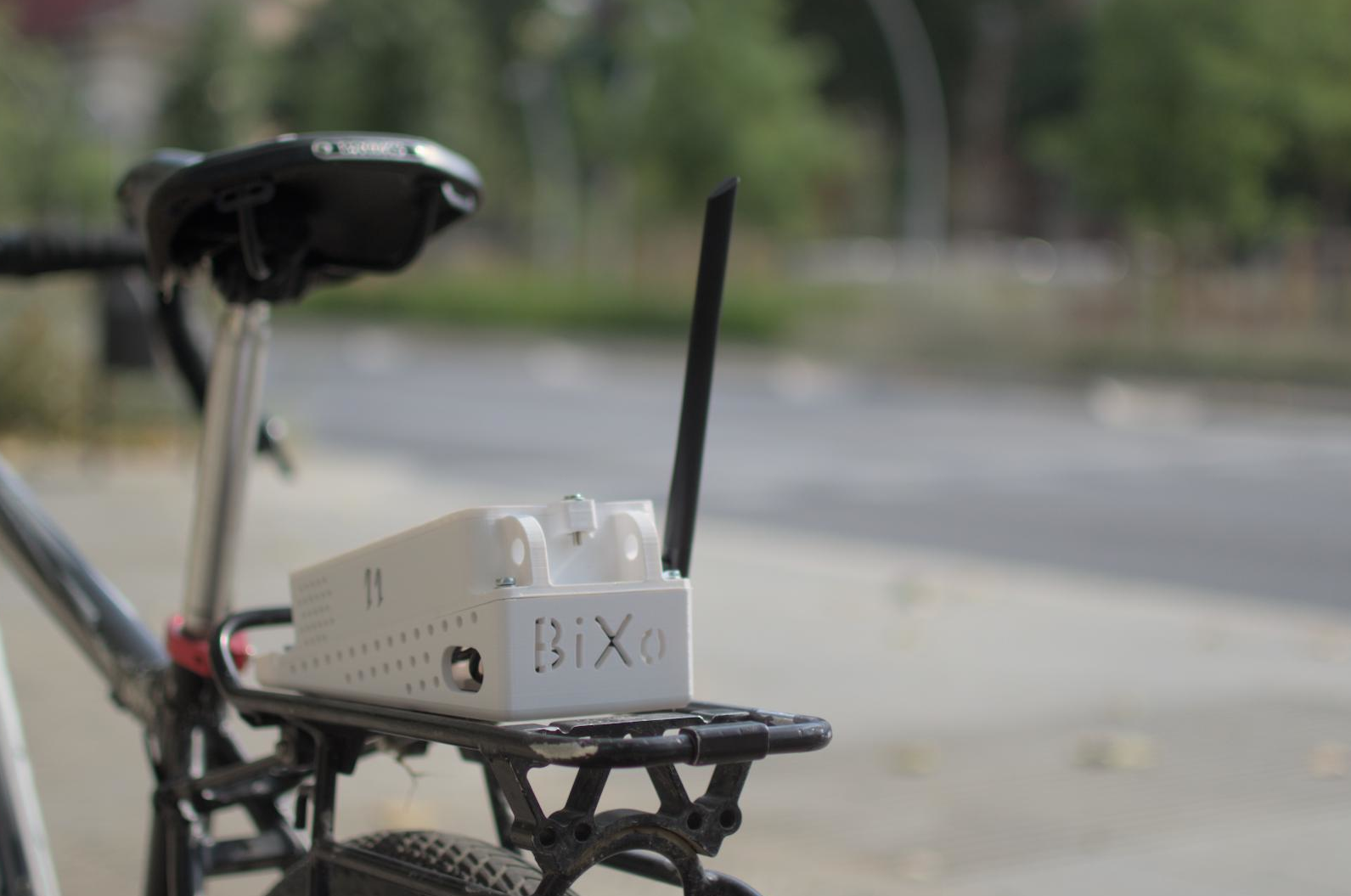

BICxO és un dispositiu portable per ser ancorat a bicicletes i altres vehicles de mobilitat activa. Connectat a la xarxa oberta TTN emprant xarxa sense fils LoRaWAN. El dispositiu s’alimenta d’energia solar i és una plataforma multi-sensor personalitzable. En la primera versió es focalitza en mesurar la qualitat de l’aire, però s’hi poden incorporar altres sensors.
El projecte BICxO està orientat a diferents àmbits de la mobilitat en bicicleta, cargo-bicis i altres vehicles de mobilitat sostenible: ecologística, mobilitat activa, serveis municipals de mobilitat en bicicleta, bici-bus, activisme ciclista, esport i esbarjo.

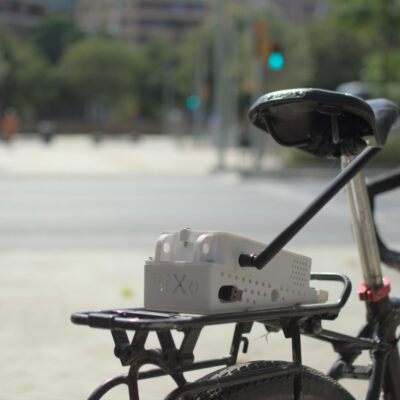

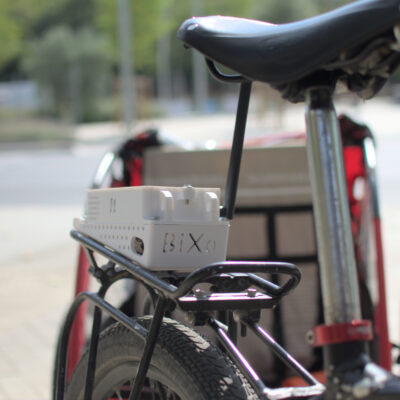

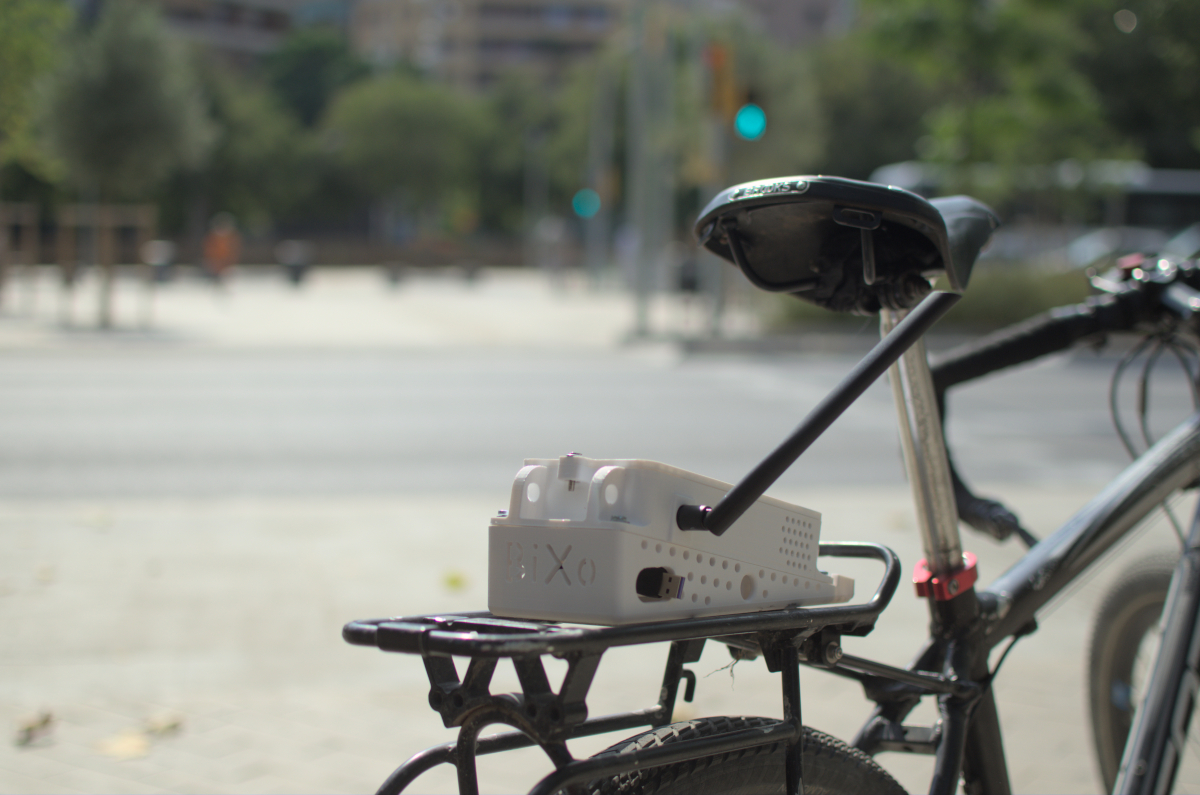

El dispositiu està pensat per poder ser ancorat de diferents maneres segons el tipus de vehicle i les seves característiques.
Sensors i dades
Pot incorporar sensors per mesurar la qualitat de l’aire (micro-partícules , diferents gasos com CO2, NO2, VOC). És una plataforma oberta basada en maquinari lliure que utilitza la xarxa oberta de TTN i s’alimenta d’energia solar que pot incloure sensors de qualsevol mena, per exemple per mesurar la qualitat de la conducció (acceleròmetres, contaminació acústica, radiació UV, temperatura, humitat, …) a més de geolocalització de l’aparell i les seves mesures.
S’han fet diversos prototips basats en maquinari lliure Arduino i s’estan validant en col·laboració amb entitats el món de la mobilitat activa i d’eco-logística així com en diferents tallers en centres educatius com a eina de ciència ciutadana. Les dades s’envien a antenes de la xarxa oberta d’internet de les coses i són recollides i representades amb eines de programari lliure com Node-red i Grafana.
Com aconseguir un BICxO
Pot ser comprat, llogat o cedit (s’estan definint tarifes i opcions) i també pot ser auto-fabricat. Tot el que cal per fer-ho està disponible com a codi obert amb llicències lliures, fins i tot el disseny de la carcassa per a impressió 3D, i inclou tant el codi per programar l’aparell com el necessari per rebre i gestionar la dada rebuda.
El projecte BICxO es va iniciar l’any 2024 a partir de la col·laboració de femProcomuns amb l’Escamot i Punt d’Accés, va rebre el suport de l’Empenta de la Federació de Cooperatives de Treball de Catalunya i de l’Àrea Metropolitana de Barcelona.
Com funciona el BicXo?
El dispositiu BiXo necessita carregar la bateria abans de funcionar. Aquesta càrrega es pot fer mitjançant una placa solar o a través del port USB amb un carregador convencional. Un cop la bateria té prou energia, el dispositiu s’intenta connectar automàticament a la xarxa LoRaWAN (TTN). Si aconsegueix cobertura, prepara els sensors i comença a enviar dades periòdicament mentre tingui bateria.

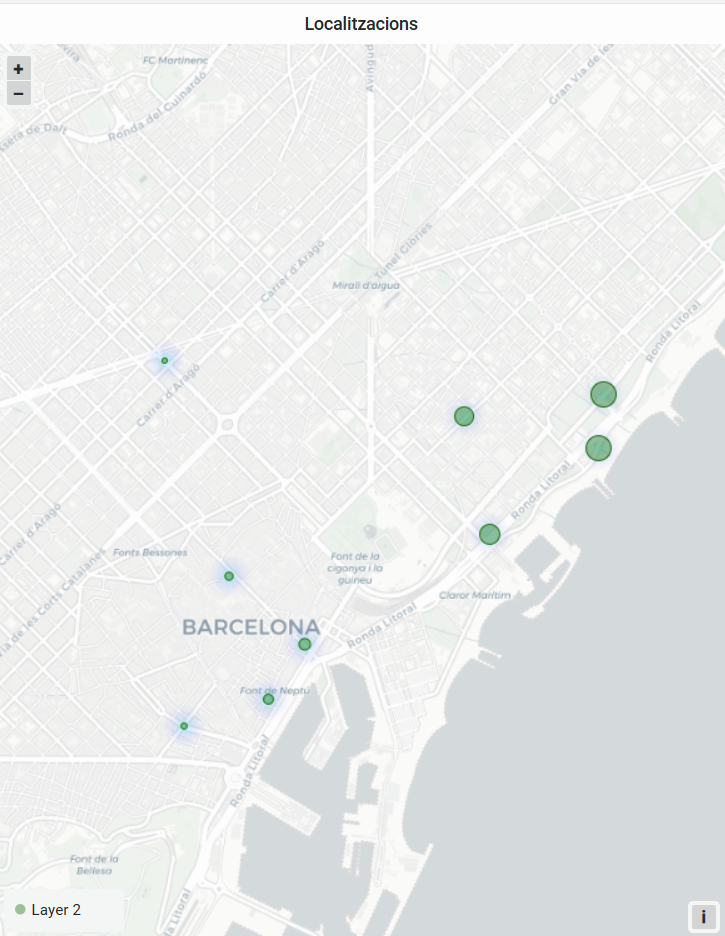

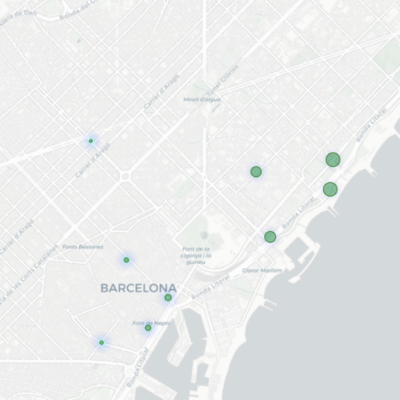

Les dades de cobertura de la xarxa LoRaWAN es poden consultar a través de TTNmapper Heatmap. Aquesta eina permet veure en un mapa les zones on s’ha detectat senyal LoRaWAN i el rendiment de la connexió.

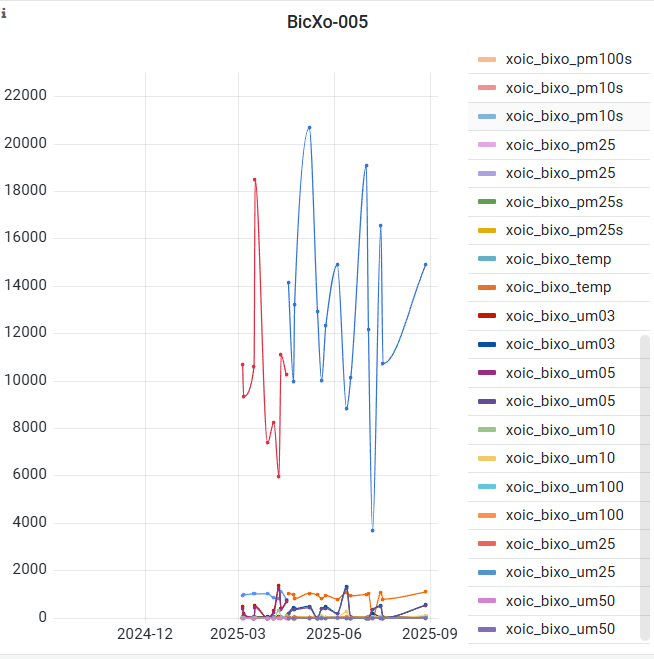

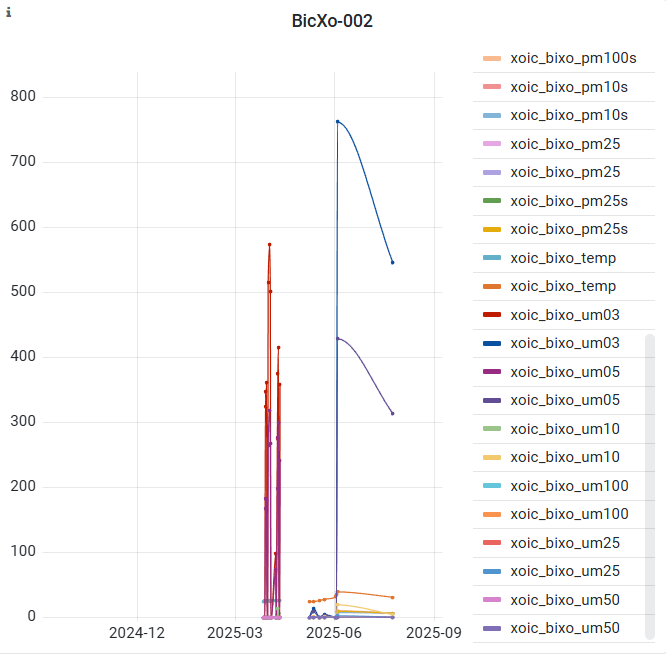

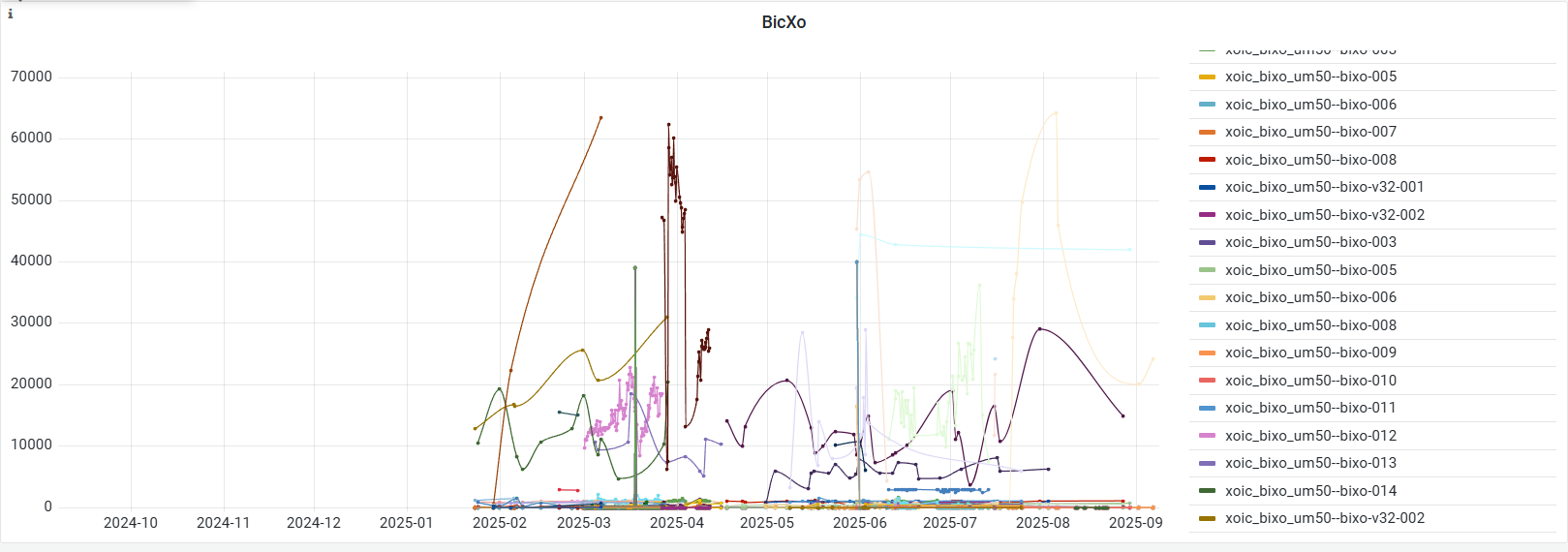

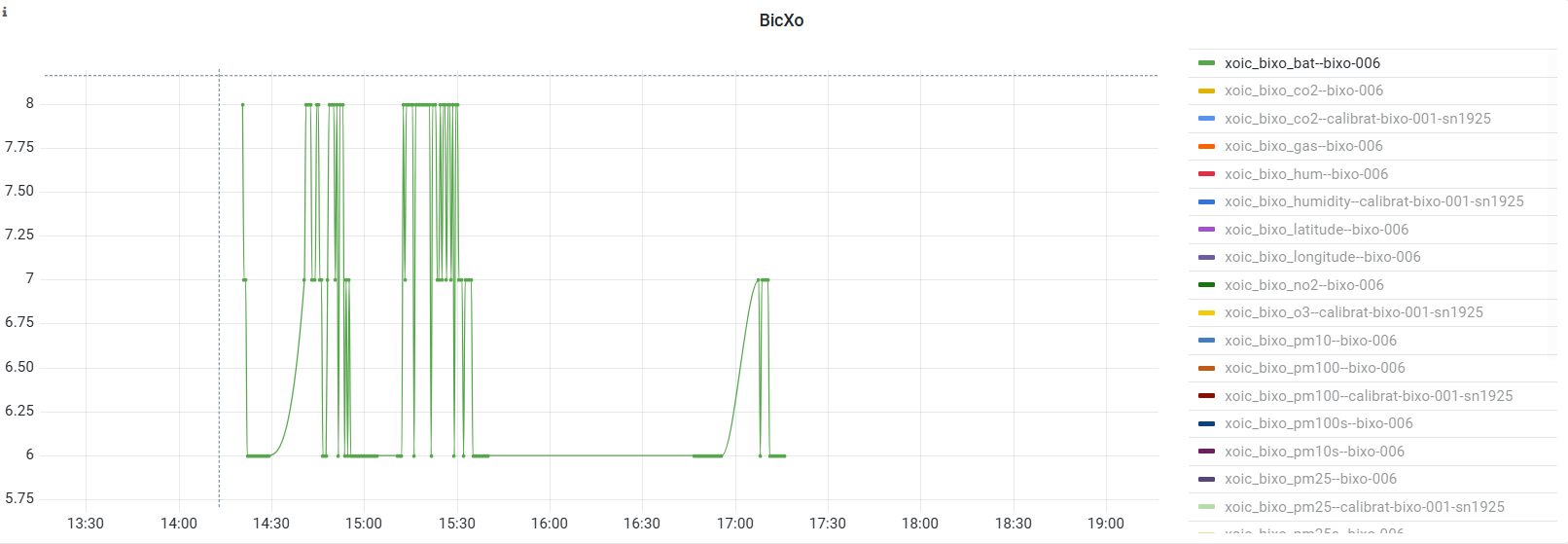

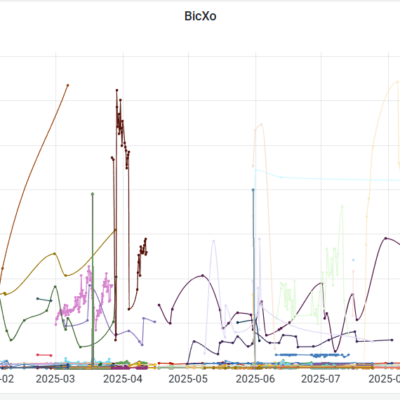

Amb la participació es dóna accés a la plataforma Grafana per veure les dades. En el futur, tindrem un Grafana amb accés per a usuaris anònims, facilitant així la consulta oberta de la informació.

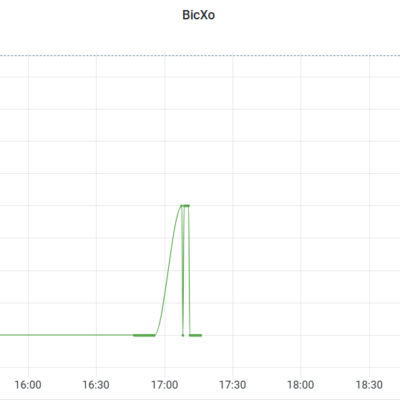

Aquesta eina permet filtrar per dispositiu, seleccionar períodes de temps i analitzar gràfiques relacionades amb l’activitat del BiXo.

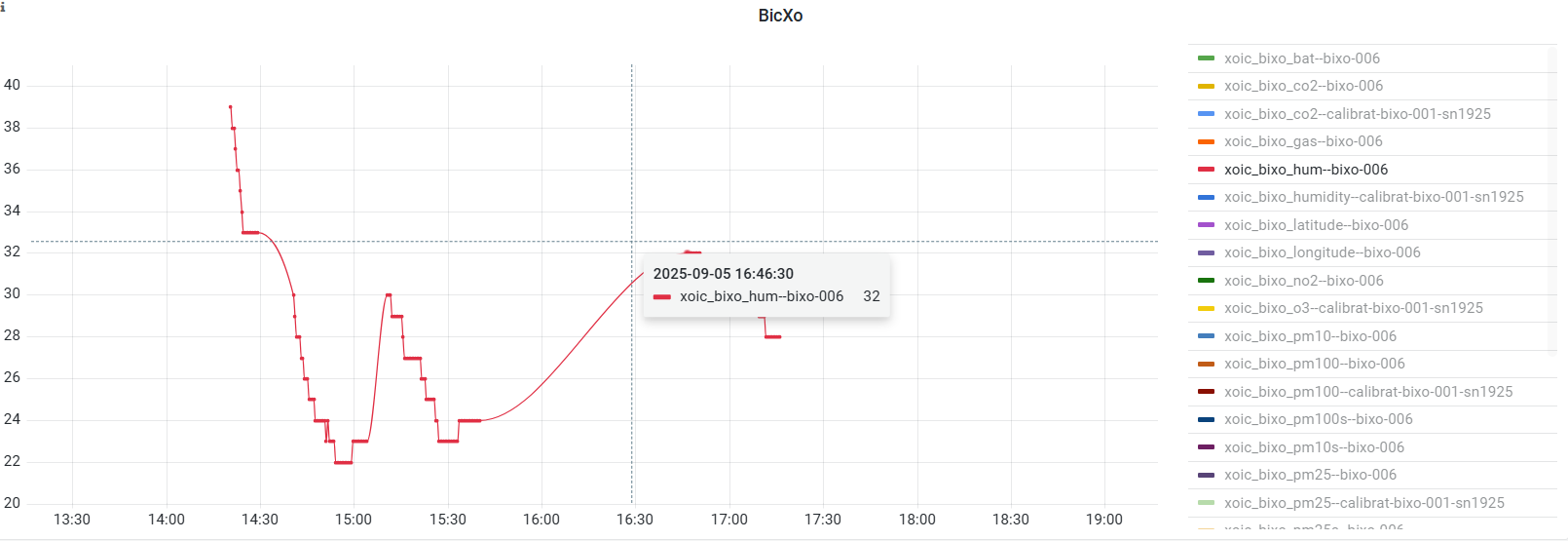

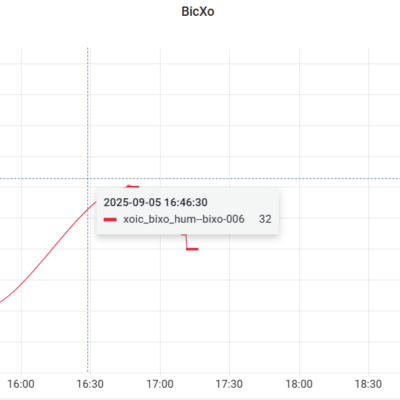

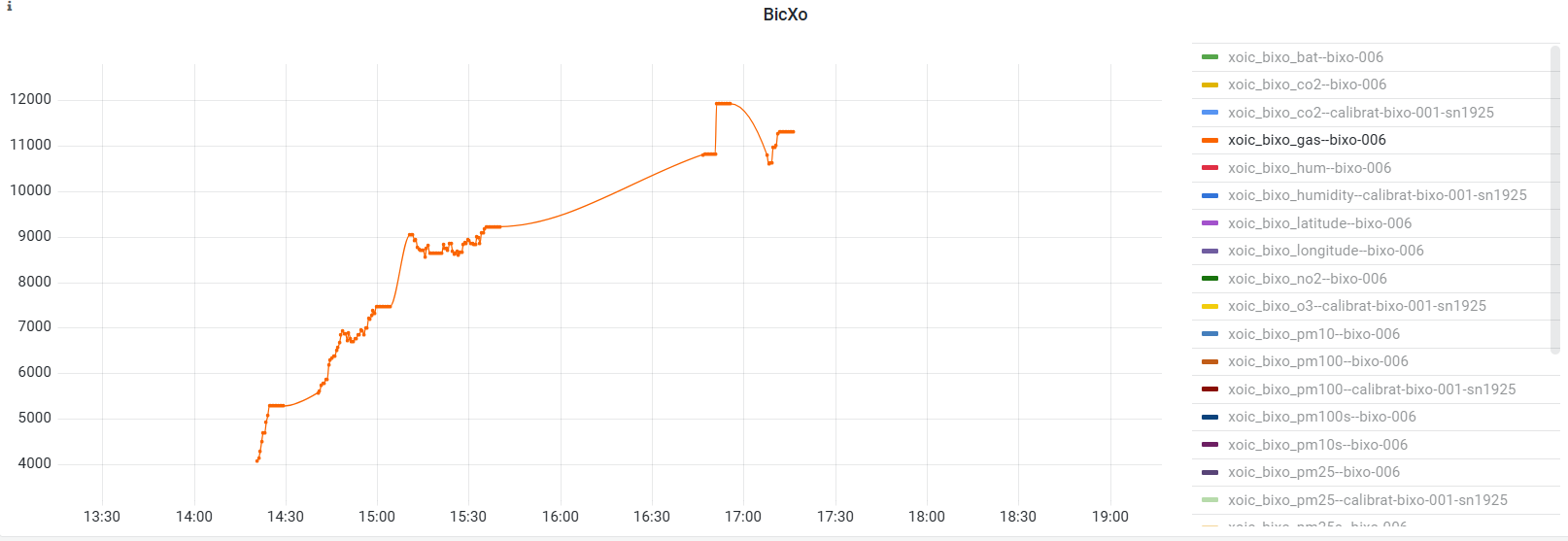

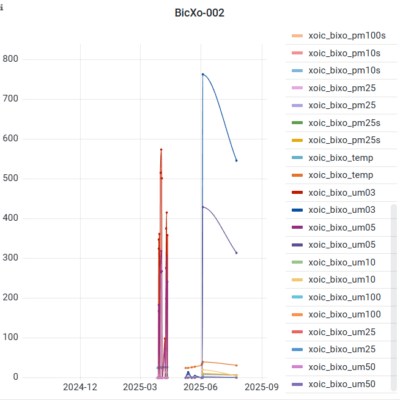

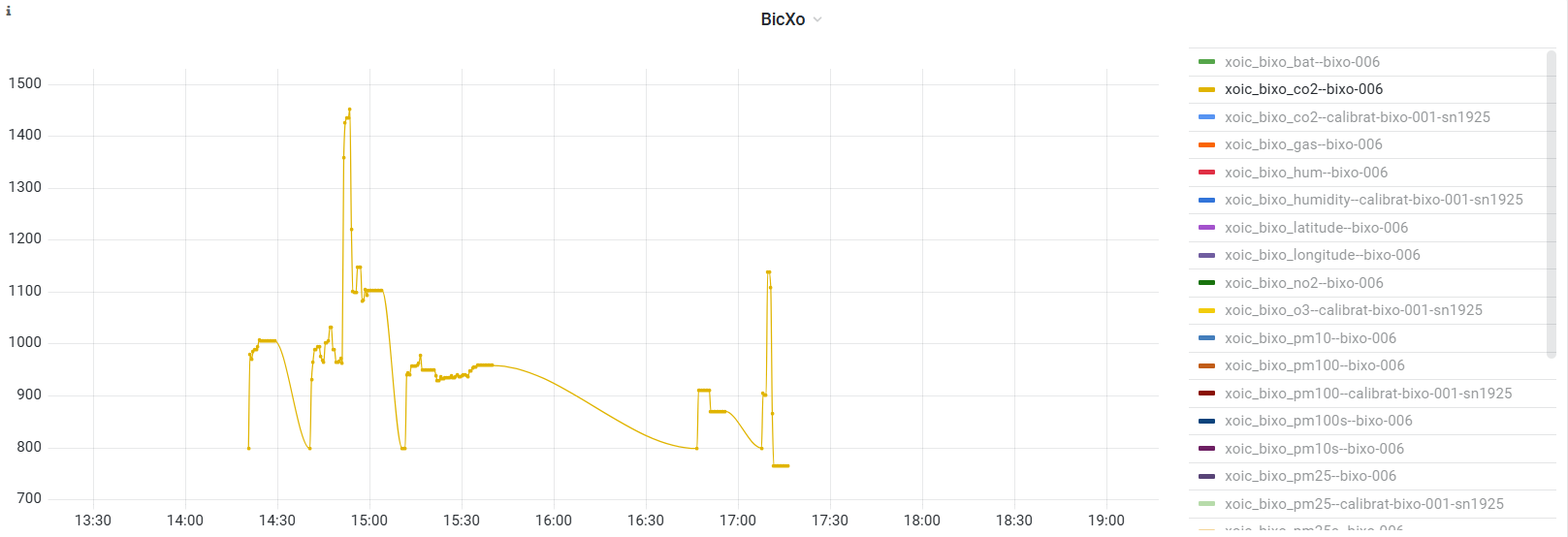

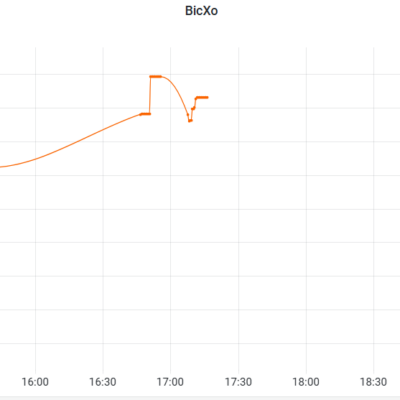

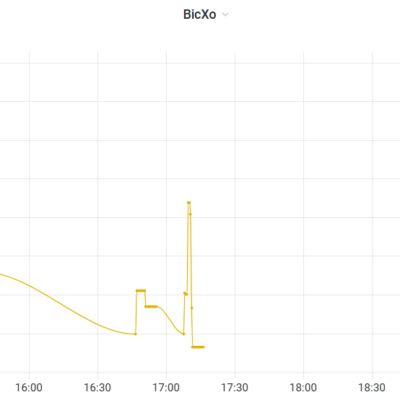

Què mesura el BicXo 6 amb els seus sensors durant un periode de temps?
El funcionament autònom del BiXo fa que, un cop carregat i connectat, no sigui necessari cap manteniment constant. Només cal assegurar-se que la bateria està carregada periòdicament i que el dispositiu es troba dins d’una zona amb cobertura LoRaWAN per garantir la transmissió de dades.
Aquesta infraestructura facilita el seguiment i l’anàlisi de dades ambientals i de cobertura de xarxa, tot oferint una experiència clara i accessible per als usuaris.
Carcassa

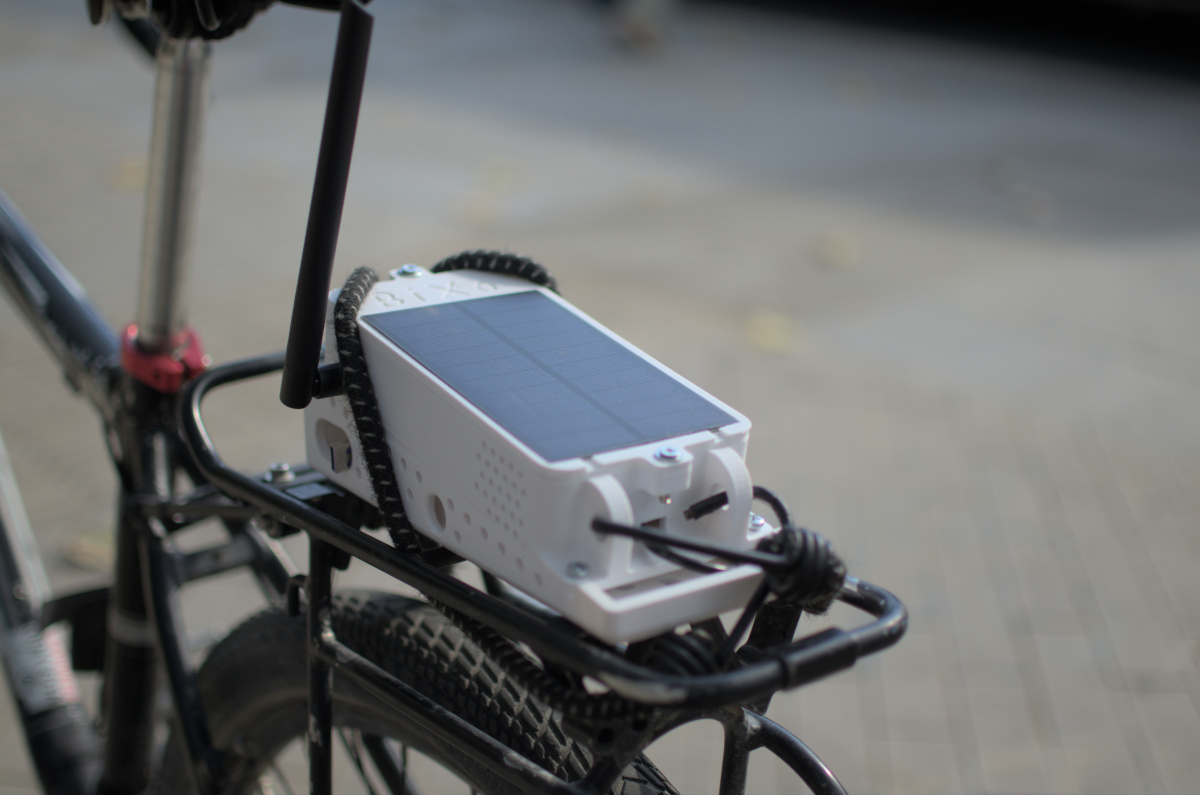

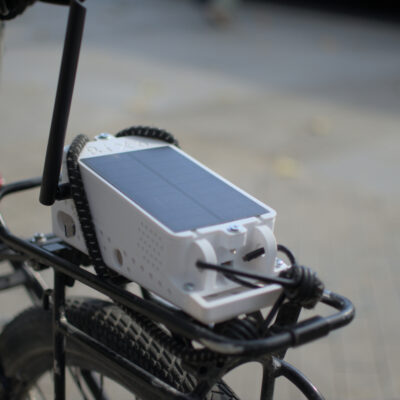

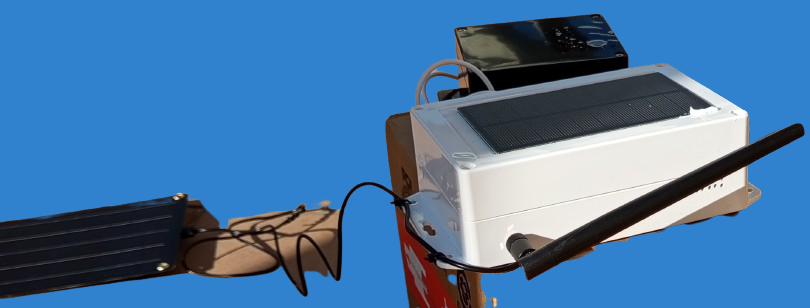

El disseny 3D de la carcassa del BiXo permet protegir els components interns i integrar la placa solar. Recomanem la impressió amb materials resistents a l’exterior com PETG o ABS. Pots descarregar els fitxers STL i consultar el manual de muntatge al nostre repositori de Gitlab.
Galeria de models i muntatges de la carcassa
—>El BicXo
El BicXo

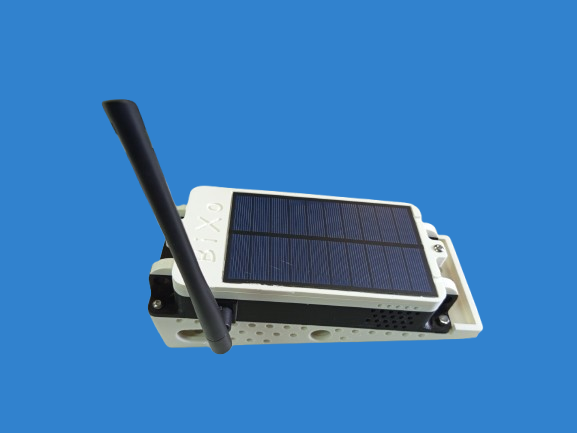

Muntatge en vista horitzontal
El BicXo

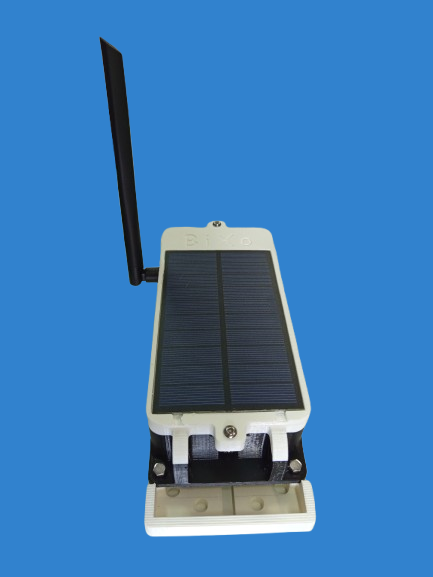

Muntatge en vista vertical
El BicXo
Muntatge embodiment en vista horitzontal

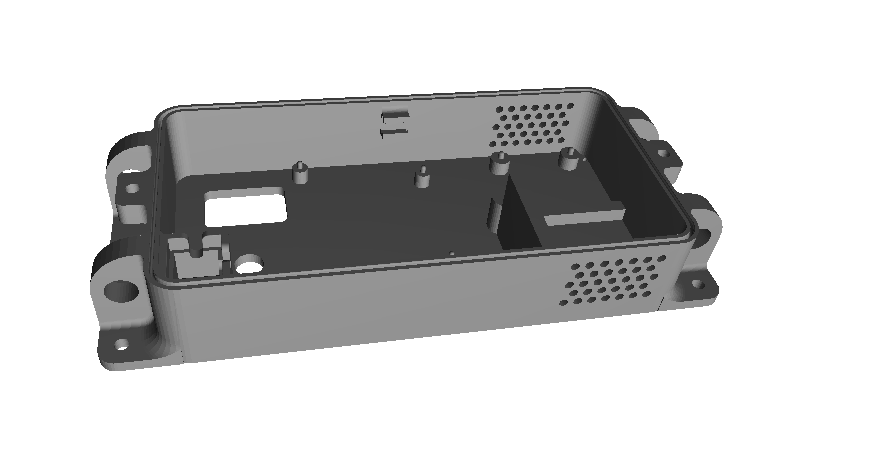

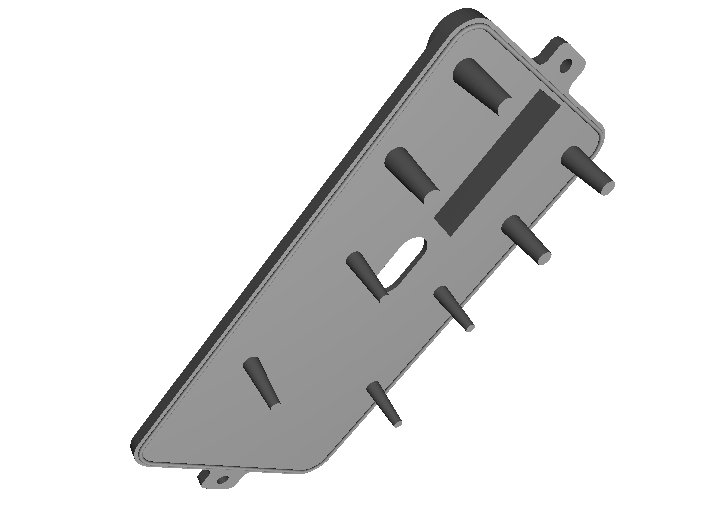

—>Models 3D

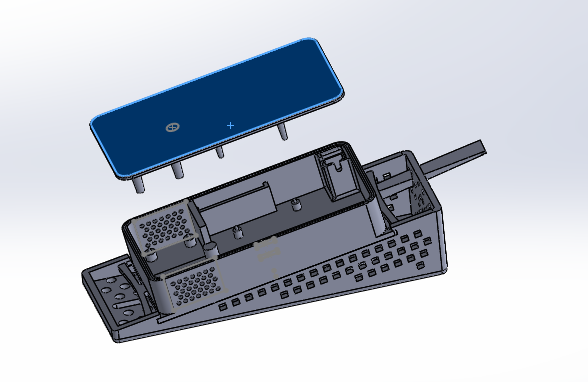

El BicXo 3D – V4

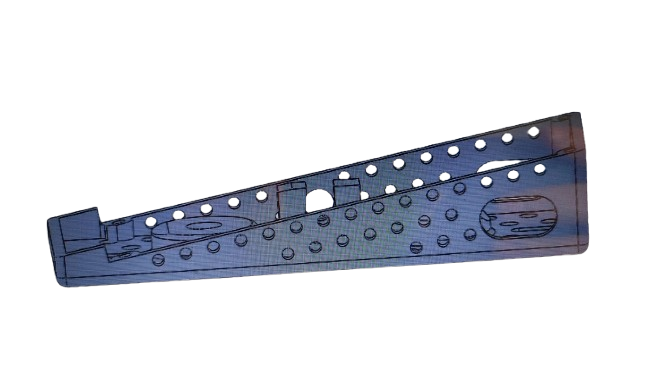

Cunya més petita, amb imans enroscables, fixament amb cinta i ganxos. Millores per al muntatge (accés cablejats)
El BicXo 3D – V3
Cunya opcional i reubicació components – Part 1
El BicXo 3D – V3
Cunya opcional i reubicació components – Part 2
El BicXo 3D – V2
Montatge amb cunya per guanyar desnivell/aerodinàmica
—>Carcasses alternatives

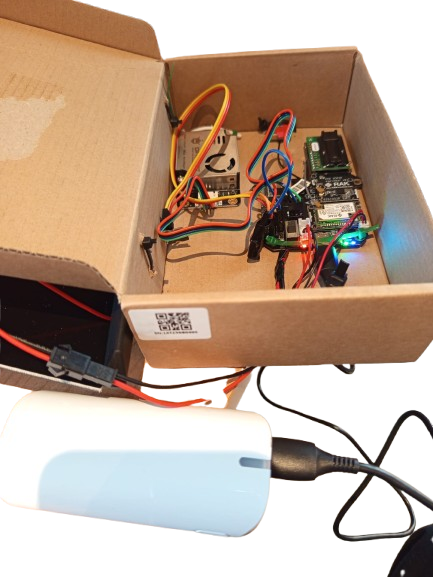

El BicXo Alternatiu
Si et vols estalviar la carcassa, pots fer servir una capsa de cartró com a carcassa. Solucions n’hi ha per a tot, el bicxo s’adapta a tot!
Pots consultar més informació i descarregar tots els arxius necessaris directament al nostre repositori de Gitlab.

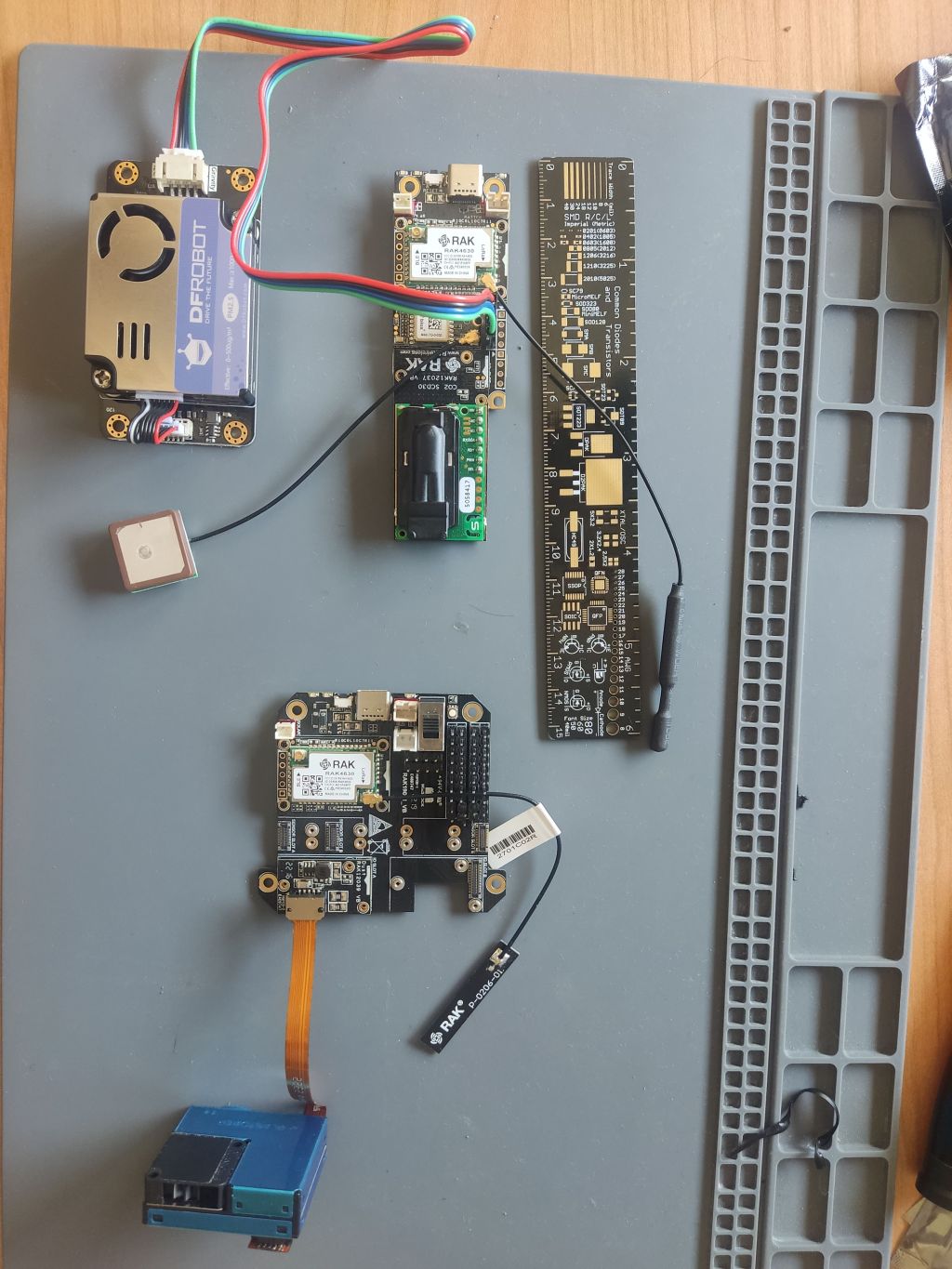

Maquinari

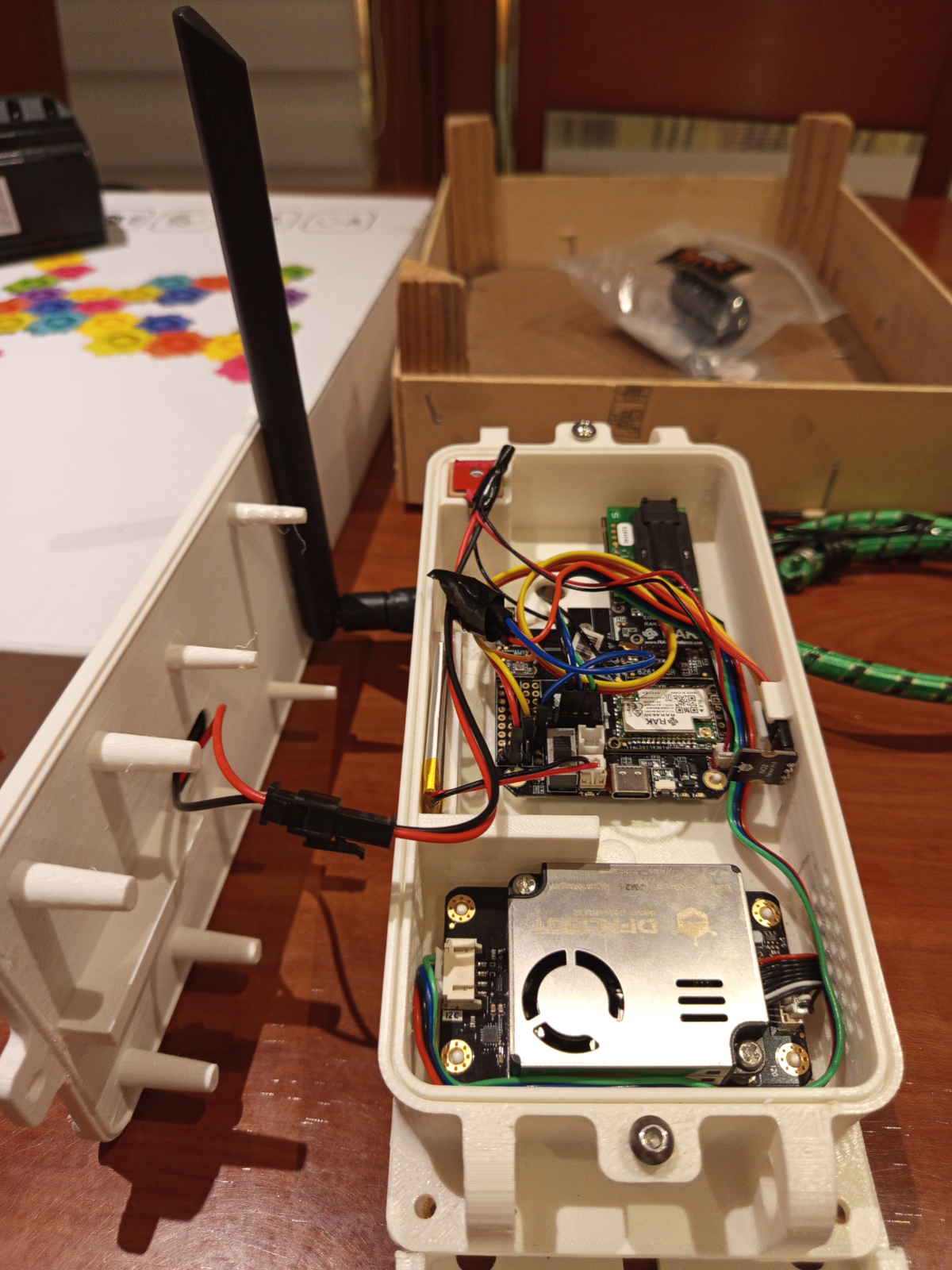

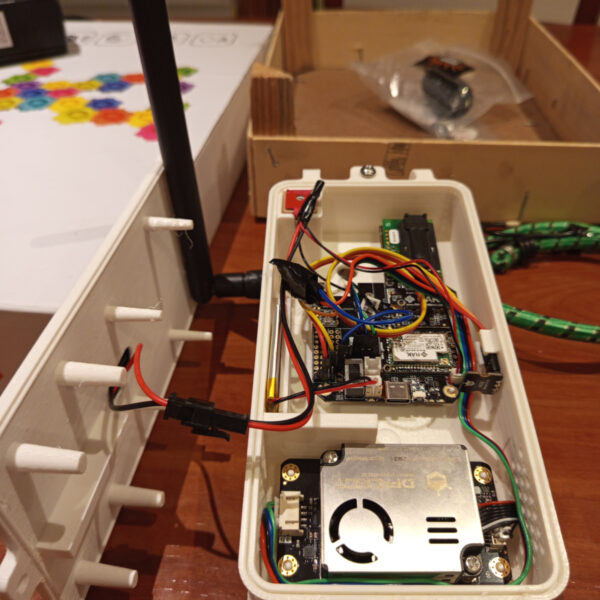

El sistema BicXo integra diversos sensors per la monitorització ambiental i de localització. Cada sensor aporta dades específiques sobre la qualitat de l’aire, posició, entre d’altres. A continuació, la llista de sensors principals:
–>Sensors

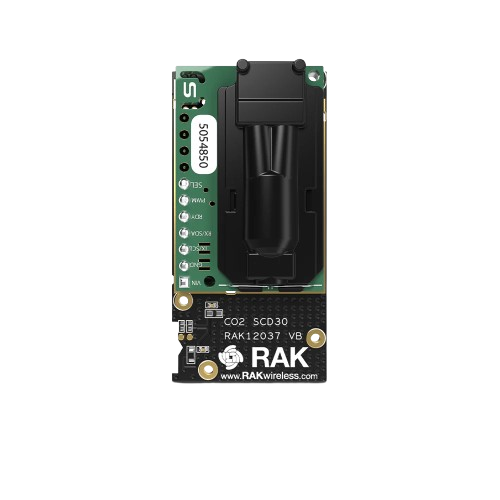

CO2 – CO2 Sensor Sensirion SCD30 RAK12037
Mesura concentracions de CO2 a l’aire amb gran precisió, ideal per monitoritzar la qualitat ambiental en espais urbans.

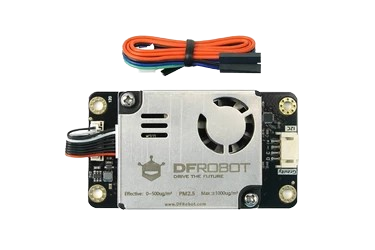

PPM – Gravity PM2.5 Air Quality Sensor DFRobot
Sensor òptic per a la detecció de partícules PM2.5 en suspensió, útil per controlar la contaminació atmosfèrica.

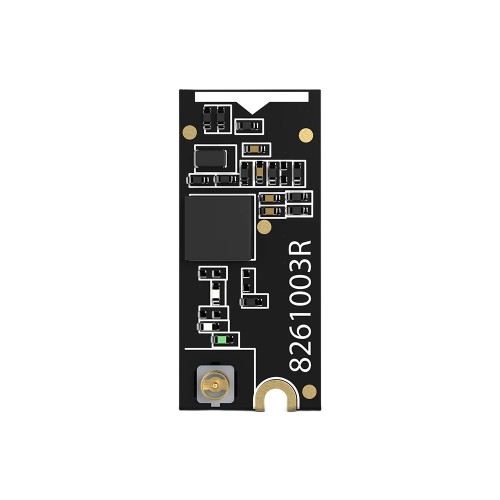

Mòdul GNSS de precisió per a localització geogràfica, compatible amb diversos sistemes de satèl·lits (GPS, GLONASS, Galileo).

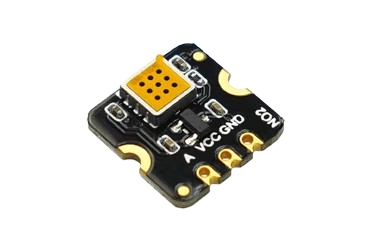

NO2 – Fermion MEMS Nitrogen Dioxide NO2 Gas Detection Sensor
Sensor de gasos per a la detecció de diòxid de nitrogen (NO2), molt rellevant en zones amb trànsit intens.

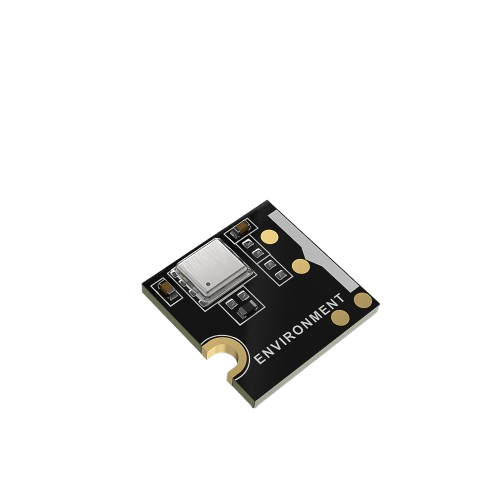

VOC – Environment Sensor BOSCH BME680 RAK1906
Sensor ambiental avançat per mesurar temperatura, humitat, pressió atmosfèrica i compostos volàtils (VOC).
La màgia d’aquest dispositiu és que és personalitzable: pots tenir tots els sensors esmentats anteriorment, tenir-ne d’altres diferents o fins i tot menys. Solucions a mida per a situacions concretes.
–>Altres Components

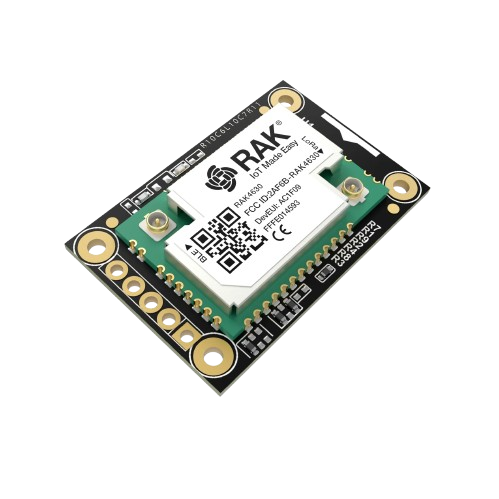

Arduino Core RAK4631
És el microcontrolador principal (el “cervell”) del dispositiu. Permet executar el codi, gestionar la comunicació LoRaWAN i Bluetooth, i coordinar tots els sensors i mòduls connectats.

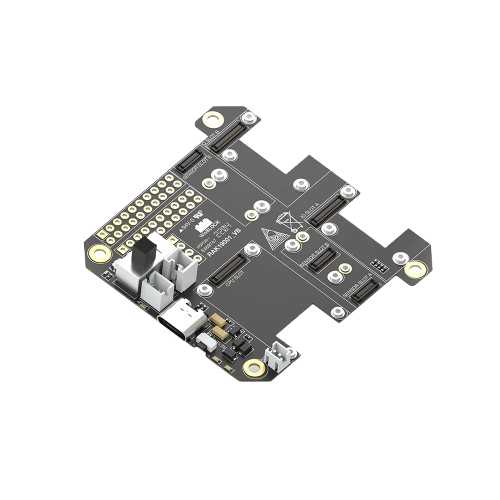

Placa Base RAK19001
És la base on es connecta el microcontrolador i els diferents mòduls o sensors. Permet muntar el maquinari de manera fàcil i segura, i connectar accessoris addicionals.

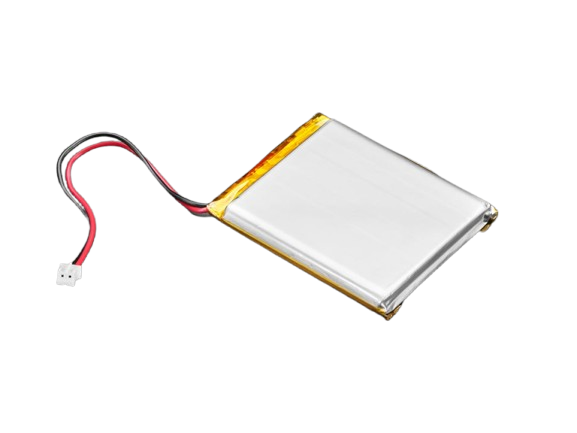

Bateria LiPo
Proporciona energia al dispositiu quan no està connectat a la xarxa elèctrica. És recarregable, adequada per alimentar dispositius portàtils i per suportar pics de consum energètic.

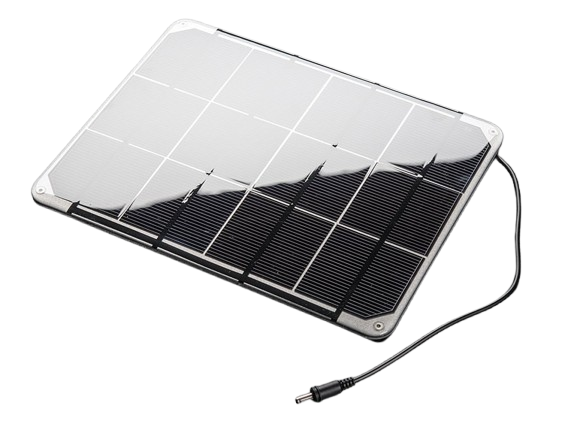

Placa Solar 5V
Permet recarregar la bateria del sistema utilitzant energia solar, fent el dispositiu autònom i sostenible energèticament.

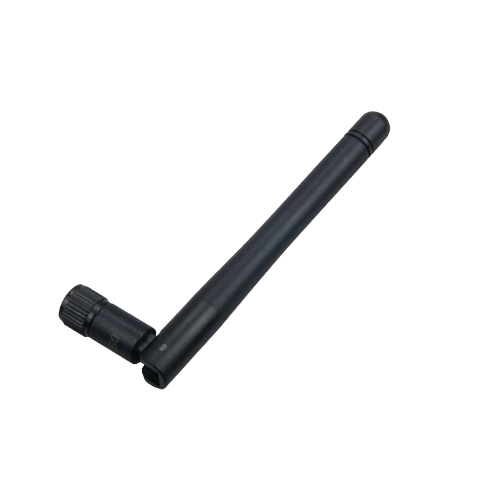

Antena 868MHz amb pigtail
Millora la transmissió i recepció de senyals de ràdio a la banda de 868MHz, que és la utilitzada per LoRaWAN a Europa. El pigtail és el cable adaptador que connecta l’antena a la placa.
Col·laboradors externs
Entitats, grups, persones i organitzacions que col·laboren amb el projecte BICxO. Si vols aparèixer aquí, contacta amb nosaltres!
–>Impulsors
L’Escamot Col·laboració en educació ambiental
Escamot impulsa projectes d’educació, sensibilització i acció ambiental per a la sostenibilitat.
Punt d’Accés Col·laboració en tecnologia i inclusió digital
Punt d’Accés promou l’accés universal a les tecnologies digitals, facilitant solucions informàtiques i projectes d’inclusió social.
–>Col·laboradors
Universitat Rovira i Virgili Col·laboració en recerca i transferència
La URV participa en la validació de sensors i la transferència de coneixements tecnològics aplicats a la mobilitat sostenible.
En Bici Sense Edat Projecte social intergeneracional
El projecte En Bici Sense Edat promou la inclusió de persones grans en activitats de mobilitat activa, integrant la tecnologia BICxO en les seves bicicletes.
Escola la Portalada Centre educatiu participant
L’Escola la Portalada integra el dispositiu BICxO en tallers escolars i projectes de ciència ciutadana amb l’alumnat.
Institut Julio Antonio Institut d’educació secundària
L’Institut Julio Antonio realitza activitats d’experimentació i recollida de dades ambientals amb el BICxO, fomentant l’aprenentatge pràctic en ciència i tecnologia.
Canòdrom Ateneu d’Innovació Digital i Democràtica
Espai de trobada i impuls de projectes d’innovació digital, facilitant tallers i esdeveniments de divulgació de la tecnologia BICxO.
Jordi 3D Dissenyador i maker 3D
Especialista en prototipatge i impressió 3D, aporta solucions tècniques per a la fabricació del BiXo i millores en la carcassa.
Las Mercedes Missatgeria verd i lila
Coopera en la recollida de dades ambientals i proves urbanes amb la flota de vehicles ecologics de repartiment.
Mensakas Cooperativa de repartiment
Coopera en la recollida de dades ambientals i proves urbanes amb la flota de bicicletes de repartiment.
PyLadies Barcelona Comunitat de dones en tecnologia
Dona suport en tallers de programació, divulgació de dades obertes i inclusió de dones en projectes tecnològics.
Fundació Pare Manel Projecte social
Col·labora en la inclusió social i educativa a través de la tecnologia, participant en activitats amb el BiXo per a joves i famílies.
–>Entitats que han donat suport
Cooperatives de Treball Col·laboració en foment del cooperativisme
La Cooperativa de Treball promou el cooperativisme, l’economia social i solidària, i ofereix suport a iniciatives col·lectives.
Agència de Desenvolupament Econòmic AMB Col·laboració en promoció econòmica i social
L’Agència impulsa projectes i serveis per al desenvolupament econòmic, la inclusió social i l’ocupació al territori metropolità.
Visualització de dades
Aquesta secció està en construcció.
Pròximament es podran veure dades en temps real dels sensors.
Fes clic en la imatge per veure el repositori BicXo a GitLab.
El projecte BicXo aposta per la transparència i el coneixement obert: tot el codi desenvolupat —des de la construcció del dispositiu fins a la visualització de dades— és públic i accessible a tothom. BicXo es basa en programari lliure i xarxes obertes, facilitant la col·laboració, la reutilització i l’aprenentatge col·lectiu.
Aquesta filosofia permet que qualsevol persona o col·lectiu pugui entendre, replicar o millorar el projecte, contribuint així a un ecosistema digital més lliure i accessible. Si vols participar, fer suggeriments o simplement consultar el funcionament intern del BicXo, pots accedir lliurement al repositori i posar-te en contacte amb la comunitat.
Contactes de suport
Necessites ajuda amb el teu dispositiu BICxO? Tant si vols adquirir-lo, auto-fabricar-lo, modificar-lo o integrar nous sensors, l’equip tècnic i la comunitat et poden ajudar.
Servei tècnic:
Suport per instal·lació, configuració, integració de sensors i resolució d’incidències.
Codi obert i recursos:
Tota la documentació, fitxers i manuals estan disponibles amb llicències lliures. Explora el repositori a GitLab per descarregar el codi, el disseny de la carcassa 3D i manuals d’ús.
Auto-fabricació:
Si vols construir el teu propi BICxO, consulta els manuals i fitxers al repositori. Podem orientar-te en la impressió 3D i la selecció de components.
Llicències lliures:
El projecte BICxO aposta pel programari i maquinari lliure, fomentant la ciència ciutadana i la reutilització oberta.
El projecte BICxO està impulsat per la cooperativa femProcomuns del GAC XOIC i compta amb el suport d’entitats socials i tècniques del territori.
Apostem per la ciència ciutadana, la mobilitat sostenible i la tecnologia oberta. Uneix-te a la comunitat BICxO!

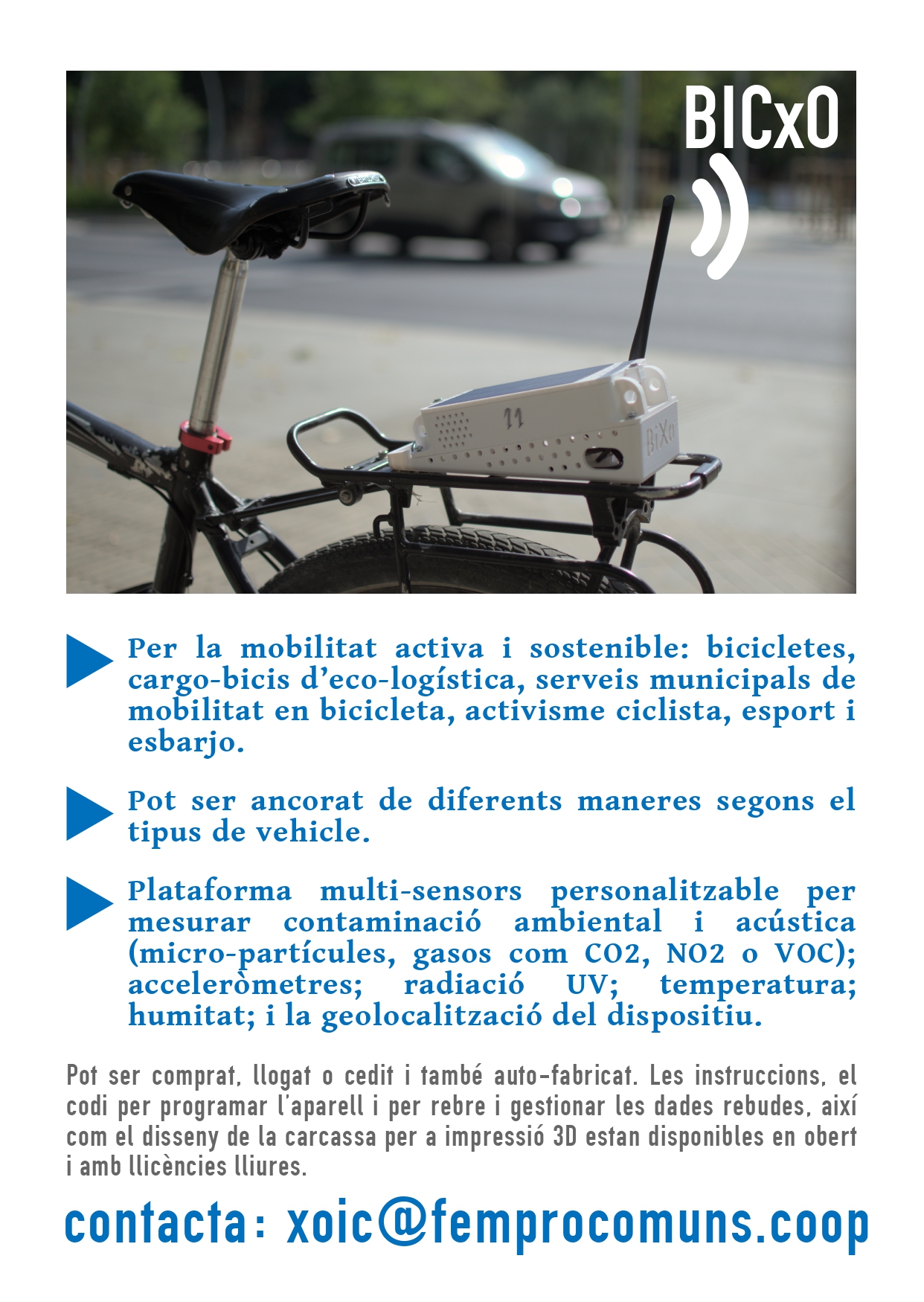

Material Gràfic
